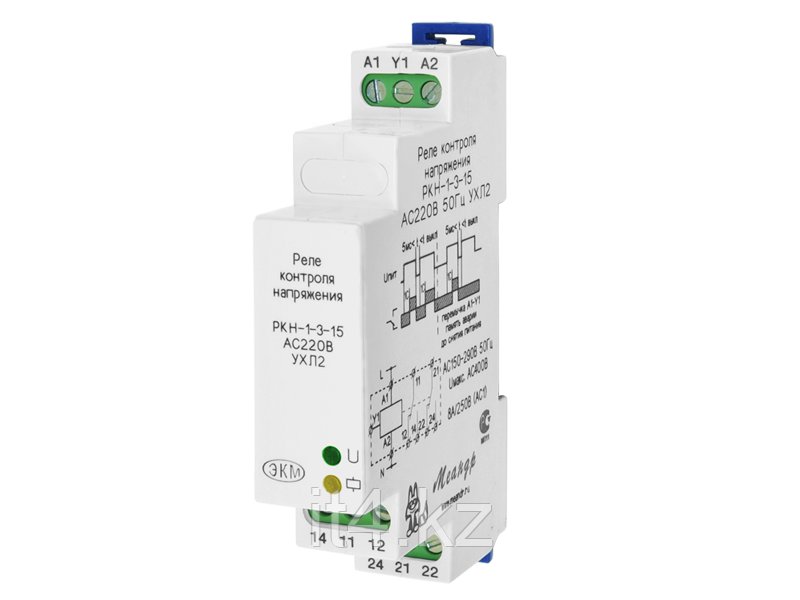

Реле контроля кратковременных провалов напряжения РКН-1-3-15
- В наличии
- Код: 000005811
12 000 ₸
+7 (777) 724-47-98
Многоканальныйвозврат товара в течение 14 дней по договоренности
Реле контроля кратковременных провалов напряжения РКН-1-3-15
12 000 ₸
В наличииОписание
Информация для заказа
- Обнаружение кратковременного пропадания сетевого напряжения (от 5мс)
- Не требует дополнительного напряжения питания
- Широкий диапазон напряжения контроля
- Коммутируемый ток до 16А при максимальном напряжении 400В
- Два режима работы: с памятью и без памяти
НАЗНАЧЕНИЕ РЕЛЕ
Реле контроля напряжения РКН-1-3-15 (далее реле) предназначено для обнаружения кратковременных пропаданий напряжения в однофазной сети для обеспечения нормального перезапуска системы (например, при срабатывании автоматического включения резерва АВР). Длительность обнаруживаемых провалов ― 5 мс и более. Питание реле осуществляется от контролируемого напряжения, отдельного напряжения питания не требуется.
КОНСТРУКЦИЯ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715 ― 2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели расположены: зелёный индикатор включения напряжения питания «U», жёлтый индикатор срабатывания встроенного исполнительного реле «
».
».УСЛОВИЯ ЭКСПЛУАТАЦИИ
Высота над уровнем моря до 2000м. Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Вибрация мест крепления реле с частотой от 1 до 100Гц при ускорении до 9,8м/с2. Воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100А, расположенным на расстоянии не менее 10мм от корпуса реле. Реле устойчиво к воздействию помех степени жёсткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1 ― 2000, ГОСТ Р 51317.4.4 ― 99, ГОСТ Р 51317.4.5 ― 99. Конденсация влаги на поверхности изделия не допускается.
РАБОТА РЕЛЕ
Реле может работать в двух режимах: «работа без памяти» и «работа с памятью».
В режиме «работа без памяти» при подаче напряжения питания реле включается через время включения tвкл (контакты 11-14, 21-24 замыкаются). При обнаружении провала напряжения длительностью от 5мс и более реле выключается на время аварии и после её устранения вновь включается через время задержки на включение tвкл.
В режиме «работа с памятью» должна быть установлена перемычка между клеммами «Y1» и «А1». При обнаружении кратковременных провалов напряжения реле выключается (контакты 11-12, 21-22 замыкаются). Для дальнейшей работы необходимо снять и вновь подать питание на реле. Если длительность провала напряжения превышает время выключения реле tвыкл. ― эта авария будет рассматриваться как выключение питания и после её устранения реле вновь включится через время tвкл.
В режиме «работа без памяти» при подаче напряжения питания реле включается через время включения tвкл (контакты 11-14, 21-24 замыкаются). При обнаружении провала напряжения длительностью от 5мс и более реле выключается на время аварии и после её устранения вновь включается через время задержки на включение tвкл.
В режиме «работа с памятью» должна быть установлена перемычка между клеммами «Y1» и «А1». При обнаружении кратковременных провалов напряжения реле выключается (контакты 11-12, 21-22 замыкаются). Для дальнейшей работы необходимо снять и вновь подать питание на реле. Если длительность провала напряжения превышает время выключения реле tвыкл. ― эта авария будет рассматриваться как выключение питания и после её устранения реле вновь включится через время tвкл.
| Параметр | Ед.изм. | РКН-1-3-15 AC230В |
| Номинальное напряжение питания | В | АС230 |
| Допустимое напряжение питания | В | АС160-300 |
| Потребляемая мощность, не более | ВА | 4 |
| Минимальная длительность обнаруживаемого провала напряжения | мс | 5 |
| Наличие памяти коротких провалов | есть | |
| Время включения, tвкл | с | 1 |
| Время выключения tвыкл , не менее | с | 3 |
| Максимальный коммутируемый ток при активной нагрузке: АС250В 50Гц (АС1)/DC30В (DC1) | А | 8 |
| Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1) | ВА/Вт | 2000/240 |
| Максимальное напряжение между цепями питания и контактами реле | В | AC2000 (50Гц ― 1мин) |
| Механическая износостойкость, не менее | циклов | 10х106 |
| Электрическая износостойкость, не менее | циклов | 100000 |
| Количество и тип контактов | 2 переключающие группы | |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ4 | |
| Диапазон рабочих температур | 0С | -25…+55 (УХЛ4) |
| Температура хранения | 0С | -40....+70 |
| Относительная влажность воздуха | % | до 80 (при 250С) |
| Высота над уровнем моря | м | 2000 |
| Степень защиты (по корпусу / по клеммам) | IP40/IP20 | |
| Рабочее положение в пространстве | произвольное | |
| Режим работы | круглосуточный | |
| Габаритные размеры | мм | 17,5х90х63 |
| Масса | кг | 0,055 |
ДИАГРАММЫ РАБОТЫ РЕЛЕ
