Реле контроля однофазного УЗМ-16
- В наличии
- Оптом и в розницу
- Код: 000005805
12 000 ₸
Показать оптовые цены+7 (777) 724-47-98
Многоканальныйвозврат товара в течение 14 дней по договоренности
Реле контроля однофазного УЗМ-16
12 000 ₸
В наличииОписание
Характеристики
Информация для заказа
Устройство защиты УЗМ-16, устройство защиты от скачков напряжения, нагрузка 16А, один модуль
- Максимальный ток коммутации 16 А
- Синхронное c сетью управление реле - замыкание контактов реле осуществляется при переходе сетевого напряжения через ноль
- Двухпороговая защита от перенапряжения /(задержка срабатывания): > 265 В /( 0,2с), > 300В /( 20мс)
- Двухпороговая защита от снижения напряжения /(задержка срабатывания): < 170 В/ (10с ), < 130В /(100мс)
- Встроенная варисторная защита от импульсных скачков сетевого напряжения
- Макс. ток шунтирования импульсов варистором - 1750 А (импульс 8/20мкс)
- Обеспечивает подавление импульсов 8/20мкс с энергией до 42 Дж
- Фиксированная программируемая задержка повторного включения - 10 секунд или 6 минут (выбирается пользователем)
- Сохраняет работоспособность в широком диапазоне напряжения питания- 0...440 В
- Возможность ручного управления
НАЗНАЧЕНИЕ РЕЛЕ
Устройство защиты многофункциональное УЗМ-16 (далее устройство) предназначено для защиты подключенного к нему оборудования (в квартире, офисе и пр.) от разрушающего воздействия мощных импульсных скачков напряжения, вызванных электромагнитными импульсами близких грозовых разрядов или срабатыванием близкорасположенных и подключенных к этой же сети электродвигателей, магнитных пускателей или электромагнитов, а также для отключения оборудования при выходе сетевого напряжения за допустимые пределы ( < 210...160 В или > 230...280 В) в однофазных сетях, тем самым предотвращая выход оборудования из строя и возможное возгорание с последующим пожаром.Устройство представляют собой реле контроля напряжения с поляризованным электромагнитным реле на выходе и дополненной энергоёмкой варисторной защитой. После подачи питания либо после аварийного отключения, включение происходит автоматически при восстановлении сетевого напряжения до нормального через 10 сек Возможно применение в сетях любой конфигурации; TN-C, TN-S, TN-C-S, ТТ.Не заменяет другие аппараты защиты (автоматические выключатели, УЗО и пр.).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ
|
параметры защиты
|
|
|
|
максимальная энергия поглощения (одиночный импульс 10/1000 мкс)
|
Дж
|
42
|
|
максимальный ток поглощения (повторяющиеся импульсы 8/20мкс)
|
А
|
1750
|
|
время срабатывания импульсной защиты
|
нс
|
< 25
|
|
регулируемый верхний порог отключения нагрузки с задержкой срабатывания, Uверх В, t3=0.2 c
|
В
|
230.240.245.250.
255.260.265.270.
275.280 +/-3
|
|
верхний порог ускоренного отключения нагрузки при повышении напряжения Uверх авар В, t2=20 мc
|
В
|
300+/-15
|
|
регулируемый порог отключения нагрузкипри понижении напряжения, U низ В, t4=10 c
|
В
|
210.200.195.190.
185.180.175.170.
165.16 +/-3
|
|
порог ускоренного отключения нагрузки при понижении напряжения U низ аварВ, t2=100 мc
|
В
|
130+/-10
|
|
напряжение возврата верхнего и нижнего порога от установленного значения (гистерезис)
|
%
|
2
|
|
питание
|
|
|
|
номинальное напряжение питания
|
В
|
220
|
|
частота напряжения питания
|
Гц
|
50
|
|
максимальное напряжение питания
|
В
|
440
|
|
коммутирующая способность контактов
|
|
|
|
номинальный ток нагрузки
|
А
|
16
|
|
максимальное коммутируемое напряжение
|
В
|
250
|
|
технические данные
|
|
|
|
задержка включения (задержка повторного включения)
выбирается пользователем -t1
|
|
10 cек
6 мин
|
|
задержка ускоренного отключения по верхнему порогу -t2
|
мс
|
20
|
|
задержка ускоренного отключения нагрузки по нижнему порогу -t2
|
мс
|
100
|
|
задержка отключения нагрузки при повышении напряжения напряжения -t3
|
с
|
0,2
|
|
задержка отключения нагрузки при повышении напряжения напряжения -t4
|
c
|
10
|
|
габаритные размеры
|
мм
|
17,5х90х66
|
|
степень защиты:
по корпусу
по клеммам
|
|
IP40
IP20
|
|
диапазон рабочих температур
|
°С
|
-25...+55
|
|
гарантийный срок эксплуатации
|
мес
|
24
|
|
срок службы, не менее
|
лет
|
10
|

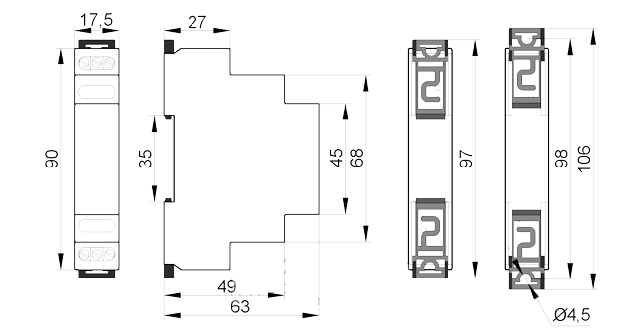

ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ
| Основные | |
|---|---|
| Масса | 0.07 г |
| Производитель | Меандр |
| Страна производитель | Россия |
